熱処理機


小型転写機   → 大型転写機へ    インクジェット用スチーマーへ

  インクジェット捺染、昇華プリント、トナー転写用です
 転写機名 プラテンサイズ 駆動方式 仕様
本体価格 (税抜)
※為替変動により価格変更
がある場合がございます。
 Insta社 Model 101
 インクジェット捺染、昇華プリント、トナー転写用Insta社Model101
 平面プラテン
 330mm×330mm

 機械操作:上下開閉
 は手動。プラテンは
 後部を軸に蝶番方式
 で開く。
 手動
 (薄物用)
 AC120V / 1200W 10A
 重量 17kg(梱包時 約20kg)

 設定方式:アナログ表示
 (温度)
 設定温度:最高200℃

 機械サイズ: (mm)
 W: 330 x D: 540 x H: 600


 M-138の普及機。基本機能にしぼり
 コストを追求した熱プレス機。

 Insta社 Model 138
 インクジェット捺染、昇華プリント、トナー転写用Insta社Model138
 平面プラテン
 381mm×508mm

 機械操作:上下開閉
 は手動。プラテンは
 後部を軸に蝶番方式
 で開く。
 手動
 (薄物用)
 AC120V / 1750W 14.6A
 重量 43Kg(梱包時 約64Kg)

 設定方式:デジタル表示
 (時間、温度、カウンター)
 設定温度:最高200℃

 機械サイズ: (mm)
 W: 445 x D: 724 x H: 1054


 M-128の改良機。操作性がより改善
 され、堅牢度もさらに上がっている。

 Insta社 Model 158
 インクジェット捺染、昇華プリント、トナー転写用Insta社Model158
 平面プラテン
 381mm×508mm

 機械操作:プラテンを
 下げる作業は手動。
 上げる作業は自動。
 (タイマー連動式)

 プラテンは、後部を
 軸に蝶番方式で開く。
 半自動
 (薄物用)
 AC120V / 1750W 14.6A
 重量 62Kg(梱包時 約83Kg)

 設定方式:デジタル表示
 (時間、温度、カウンター)
 設定温度:最高200℃

 機械サイズ: (mm)
 W: 445 x D: 724 x H: 950


 連続作業時の、作業者への負担を軽
 減できるプレス機。トナー転写/ラバー
 転写/水性顔料インクジェット転写向け
 昇華転写には不向き。

 Insta社 Model 228
 インクジェット捺染/昇華、コピー転写用Insta社 Model228
 平面プラテン
 381mm×508mm

 機械操作:プラテン
 開閉は上下垂直。上
 下開閉、その後の水
 平移動は手動。プラ
 テンが横にずれ、
 作業がやりやすい。
 手動
 (薄物用)
 AC120V / 1750W 14.6A
 重量 60Kg(梱包時 約80Kg)

 設定方式:デジタル表示
 (時間、温度、カウンター)
 設定温度:最高200℃

 機械サイズ: (mm)
 W: 1194 x D: 940 x H: 635

 厚物への転写も可能

 Insta社 Model 204
 インクジェット捺染/昇華、コピー転写用Insta社 Model204
 平面プラテン
 381mm×508mm

 機械操作:プラテン
 開閉は上下垂直。上
 下開閉、その後の水
 平移動は手動。プラ
 テンが横にずれ、
 作業がやりやすい。
 プラテンの高さ調整
 ができる。最大厚み
 4.0cmまで可能な、
 熱プレス機。
 手動
 (薄物/厚物)
 AC120V / 1750W 14.6A
 重量 52Kg(梱包時 約73Kg)

 設定方式:デジタル表示
 (時間、温度、カウンター)
 設定温度:最高200℃

 機械サイズ: (mm)
 W: 1194 x D: 940 x H: 635

 厚物への転写も可能

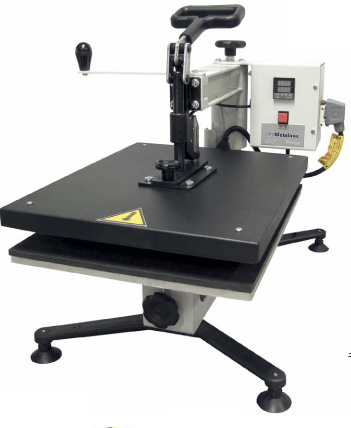

 Model  MLI 600
 インクジェット捺染/昇華、コピー転写用 MLI 600
 平面プラテン
 400mm×500mm


 厚物28mmまで押せる
 手動式プレス機。プ
 ラテン横スライド移
 動タイプなので、ゆ
 ったりとした作業ス
 ペースが得られます
 。下テーブルは交換
 式。 40x50cmから、
  35x45cmへの二つの
 テーブルだけでなく
 帽子、食器皿内側印
 刷用プラテンなどへ
 の交換もできます。
 手動
 (薄物/厚物)
 MLI 600 (400mm×500mm):
 AC127V / 1750W 13.8A


 MLI 350 (350mm×450mm):
 AC127V / 1750W 13.8A


 MLI 200 ( 80mm×140mm):
 AC127V / 500W 3.9A


 プロのスポーツウェアから
 厚物板、帽子や、食器皿ま
 で、幅広い用途に。低価格
 でModel204同等の高品質。
 プラテン奥へも素材セット
 しやすく、圧力のかかり方
 も一定。
 詳細ページを見る



 価格はお問い合わせ
 ください






 厚物への転写も可能

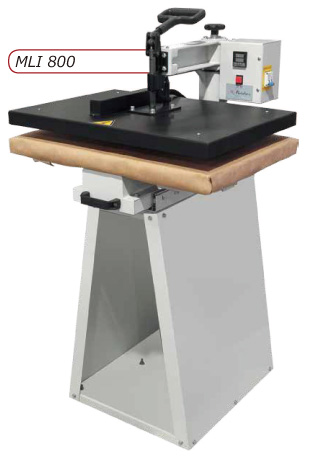

 Model  MLI 800
 インクジェット捺染/昇華、コピー転写用 MLI 800
 平面プラテン
 520mm×720mm


 手動式プレス機。テ
 ーブルを引き出すこ
 とができるので、ゆ
 ったりとした作業ス
 ペースが得られます
 。

 フィットネスウェア、
 Tシャツ、ユニフォ
 ーム、のぼり旗、ス
 ポーツ用各種素材。
 競技用ウェアから
 各種ウェアのカスタ
 マイズに。

 手動
 (薄物/厚物)
 MLI 800 (520mm×720mm):
 AC127V / 3000W 23.6A
 詳細ページを見る



 価格はお問い合わせ
 ください






  エア駆動機

 Insta社 Model 728
 インクジェット捺染/昇華、コピー転写用Insta社 Model728
 平面プラテン
 381mm×508mm

 機械操作:上下開閉
 はエアーシリンダに
 よる自動操作。水平
 移動は手動動作。プ
 ラテンが横にずれる
 ので作業がやりやす
 い。
 エア
 駆動
 (薄物/厚物)
 AC120V / 1750W 14.6 A
 重量 70Kg(梱包時 約91Kg)

 設定方式:デジタル表示
 (時間、温度、カウンター)
 設定温度:最高200℃

 機械サイズ: (mm)
 W: 1067 x D: 876 x H: 483

  エア駆動機

 Insta社 Model 828
 インクジェット捺染/昇華、コピー転写用Insta社 Model728
 平面プラテン
 508mm×635mm

 機械操作:上下開閉
 はエアーシリンダに
 よる自動操作。水平
 移動は手動動作。プ
 ラテンが横にずれる
 ので作業がやりやす
 い。
 エア
 駆動
 (薄物/厚物)
 AC230V / 3300W 14.4 A
 重量 104Kg(梱包時 約124Kg)

 設定方式:デジタル表示
 (時間、温度、カウンター)
 設定温度:最高200℃

 機械サイズ: (mm)
 W: 900 x D: 1000 x H: 680

 マグプレス機 BLUE-1
 インクジェット捺染/昇華、コピー転写マグカップ用転写機 BLUE-1


 マグカップ用


 手動 AC230V / 300W
 重量 8Kg


 マグカップ転写用


 転写可能面積:11ozマグに対し
 縦80mm×横180mm


 ※海外プラグ形状です。要変換プラグ。
 ※200V系でない場合はアップトランス
 が(対応した電気容量のもの)必要。
 (家庭用AC100V時)。トランス/プラグ形
 状については お問い合わせ下さい。


 → さらにBLUE-1の情報を見る:
   マグプレス機ブログ記事へ


¥75,000
 マグカップ転写用
  クランプ (11oz)
 オ家庭用オーブンや乾燥炉用。昇華転写マグカップ転写用クランプ

 マグカップ用


 手動

 家庭用オーブンや乾燥炉用


 11オンス (約80mm前後)
 のマグカップ用


¥6,800

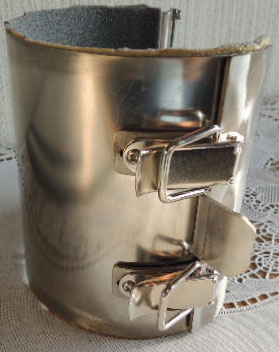

  湯呑み用クランプ
 昇華転写印刷。家庭用オーブンや乾燥炉用。湯呑み転写用クランプ

 湯呑み転写用


 手動

 家庭用オーブンや乾燥炉用


 外径約76mmのストレート
 な湯呑み用。360度全周
 印刷対応。

 ※重なり部分は転写紙の厚み分
 だけは持ち上がって白い筋が入り
 ます。

 →参考:サンプル写真による紹介




¥8,500
 マグカップ転写用乾燥炉
  TKM-1型
 マグカップ転写用クランプと共に使う大型オーブン

 マグカップ用

  量産向けの、
  大型オーブン。
  転写用クランプ
  と共に使用。


   TKM-1型 仕様:
 100V 14A (※20A)
 内容積 約150L
 棚受段数 12段
 棚受ピッチ 30mm
 重さ 約65kg

         ※ブレーカ容量
¥216,000
 キャップ用転写機
 Insta社 Model 418
インクジェット捺染/昇華、コピー転写用Insta社 Model418
 上プラテン:
 114mm×171mm


 下プラテン:
 82.5mm×171mm
 手動 帽子のクラウン: 額部分
 ヘの転写用 414の後継機。


 AC120V / 1000W
 重量 12Kg

 温度表示、タイマー設定など
 がデジタル化され ヒーターも
 性能アップしました。


マグカップクランプ以外の転写機は、出荷前最終チェックのため、注文後2〜3営業日の納期をいただきます。


 ミニ解説:   オーブンで昇華転写マグカップ転写用クランプ

Q: マグカップ転写用クランプマグカップ転写機 はどちらがお勧めなのですか?

A: それぞれ一長一短あります。予算や作業者の手間、目的の量産数量などと合わせて考える必要があります。


マグカップ転写用クランプ(マグクランプ)の特徴
 ・初期投資費用は安い。家庭用オーブンで転写可能(安価なオーブンで問題ない)。
 ・高さ方向全面に転写可能、横方向もプレス機より大きく転写できる。
 ・マグクランプ本体が熱くなるので、軍手や耐熱手袋、プライヤー等を使用して作業する必要がある。
 ・マグクランプを多数使用し、大型熱処理炉 (オーブン→例:マグカップ転写用乾燥炉 TK I型/ II型) などを
  使えば、手間と人件費はかかるが量産性は高い。

マグカップ転写機の特徴
 ・初期投資費用は高いが、専用の機械なのでマグカップの着脱が楽。
 ・転写機1台のみでの量産性はあまり高くない。※作業者が熟練者なら、転写中に次の転写準備を終了する
 ことも可能なので熟練度にもよる。

関連記事: 転写用マグカップと新型クランプ




 マグプレス機 と クランプ の比較 (詳細仕様や価格等)
価格等
マグプレス機 ¥75,000 (税抜)/台   ※200V系品
インクジェット捺染/昇華、コピー転写マグカップ用転写機 BLUE-1
マグクランプ ¥6,800 (税抜)/個
オーブンで昇華転写マグカップ転写用クランプ
システム 昇圧トランス ¥10,000〜 (200V系無し100Vのみ時必要)

昇華システム一式、昇華用マグカップ、耐熱テープ
オーブン ¥7,000〜 (熱をかけるのに必須)

昇華システム一式、昇華用マグカップ、耐熱テープ、軍手
転写可能面積11ozに対して、縦80mm×横180mm11ozに対して、縦90mm×横200mm
電力330W普及型オーブンは 1000W 品が多い。 ※容量により変わる
転写条件200℃ 5〜6分 1個 転写 :    230℃ 10〜13分
4個 同時転写 : 230℃ 18〜22分 (1個あたり5分前後)
メリット 場所を取らない
 イベント会場等、限られたスペースでも作業が楽
専用機のため、マグカップの着脱が楽
 取っ手は素手でも触れ、マグカップを入れる場所
 が固定されているので作業も楽
圧力設定の許容範囲がクランプに比べて広い
 転写の失敗が出にくい、最初からうまくいくことが
 多い
初期投資額が安い
 クランプ1個と安いオーブン→約1.5万円で始められる。
クランプの数を増やし、作業に慣れれば量産しやすい
 オーブンに複数のクランプを入れて同時に転写、その間
 に次の準備と言うように量産しやすくなっている。大きい
 オーブン(乾燥炉)があると尚良い。
クランプは転写面積が大きい
 上下全面転写で(プレス機では無理)他社と差別化可能
デメリット 初期投資額はやや高い

数量にもよるが、量産時に複数台での運用が
必要になることも


転写面積がクランプより狭い


圧力設定の許容範囲が、プレス機より狭い
 適正圧力・転写条件の発見に、最初苦労する可能性有
作業性がやや悪い
 オーブンに丸ごと入れるため高温となる。転写後に素手
 で触れる場所なし。そのため、常に軍手などが必要。プ
 レス機のように固定されていないので着脱も少しやりに
 くく感じる場合がある。
1個ずつ転写する場合、作業時間が長くなる



昇華転写紹介ビデオ

昇華転写の紹介ビデオです。このビデオではSoftL'inkTシャツの昇華転写を
中心に、概要を解説しています。 実際に小型転写機を使う様子が見られます。
転写機は Model 204が中心ですが、他の転写機も紹介されています。
SoftL'inkTシャツの昇華転写を中心に、概要を解説しています
顔料での印刷は 雨や風で落ちてしまうことがあります。昇華捺染インクでの転写なら、はるかに高い強度と耐洗濯性があります 転写紙を切っています PCで画像を作ります 捺染インクで印刷します。写真はMJ-8000C + 昇華捺染インクのカートリッジです 転写機の準備をします。温度が 設定値になるまで待ちます
Tシャツと転写紙を設置し、タイマーをセットしています 転写が終了。熱いうちに転写紙を剥がします 転写紙を剥がしています 皿/タイル用転写機(中央)とマグカップ用転写機(右)です。転写機の詳細は 熱処理機のページに載っています マグカップの転写が完了。ビデオでは この他にもいろいろな解説をしています
動画ファイル wmv形式 8分  閲覧方法
ビデオを見るには ここを↑クリックしてみてください ※ 見られない場合は 閲覧方法 をご参照ください。


新聞発表より

皿・タイル用転写機/可変式マグカップ用熱プレス機発売
  従来のTシャツ用の転写機では、特殊なアタッチメントを用いなければ、皿のような
内側にへこんだ部分への転写はできなかった。皿・タイル用転写機は、熱プラテンを交換
して皿・タイルの二種類の対象に画像を転写できる。

従来のマグカップ用プレス機は一定の直径のカップだけに転写でき、直径が異なると対応
できなかった。今回発売する機種は、これらの改善をしたもの。

皿・タイル用転写機は\173,200(※販売終了)。熱プラテンを交換して皿・タイルの二種類
を対象に画像を転写できる。皿だけに限定するなら、\136,500(※販売終了)になる。転写
用の皿は、直径195mmと210mmのものを用意した。転写可能面積は直径100mm程度になる。
タイルは、108mm角のものを用意した。四辺のだれた部分にも追随して画像をタイル淵ま
で転写できる。タイル用プラテンを使用して、コースター印刷やTシャツへのワンポイン
ト印刷(15cmx15cm以内)もできる。

 マグカップ用転写機ORG-2は、\131,200(※販売終了)。用意した標準の転写用マグカッ
 プは11オンスのもの(高さ約95mm、外形約82mm、肉厚約5mm)。標準転写面積は、80mm
 x 180mm。
